定制-10um精细丝印

网面均匀性*张力稳定性*厚度定制

服务项目

咨询

您可以通过电话或电子邮件的方式进行咨询

制造&检测

每个模架都是由专业人员精心制作的。行产品的最终检查。
也可以根据您的要求进行测定。
可以给您发送Excel等形式的电子版测定结果。

确认打样

请告诉我们包括产品的种类、尺寸、精度等信息在内的详细的内容。
我们会马上给您发送报价单。

产品交付

发出交付产品时,会添附检查单。
我们也提供用邮件自动发送检查单数据的服务。

精细图案印刷用
将ST640或ST500等高密度丝网和高分辨率乳剂组合,支持15μm线等的精细图案印刷。(10μm以下也在开发中)

主要用途印刷到触摸屏线路、电感器、太阳能电池指状电极和高频部件等陶瓷和印刷电路基板上。

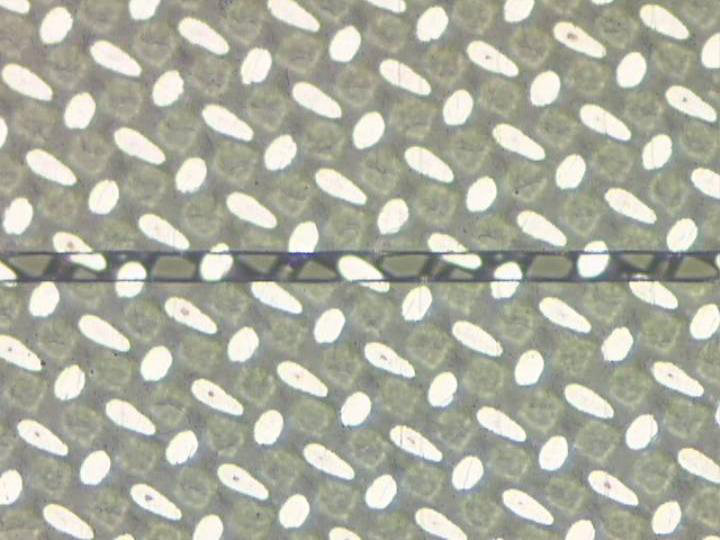

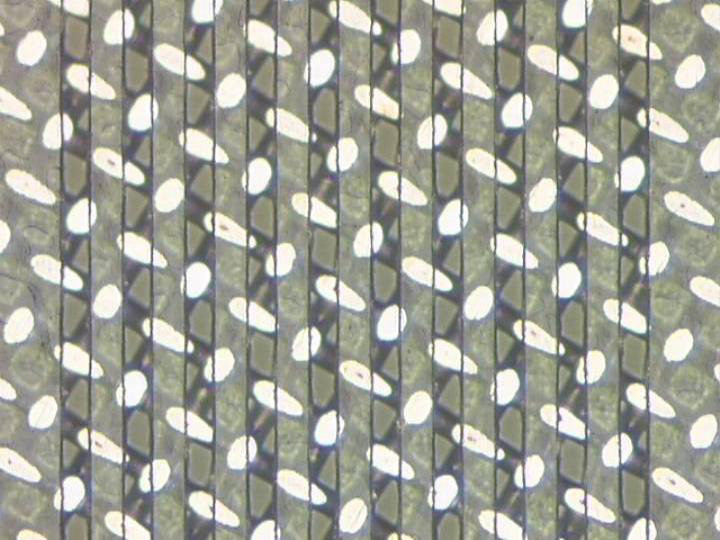

                       20μm线(单独)                                                                                   20μm线(束线)                                                                              开口40μm/膜厚30μm


薄膜与厚膜印刷用

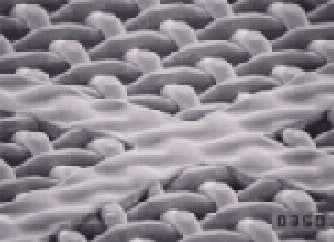

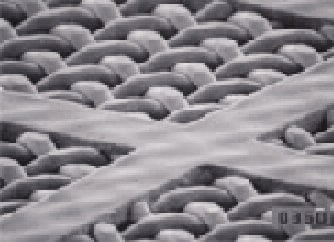

表面平滑性优良,乳剂厚度薄,防止印刷质量下降。支持厚度0μm的乳剂* 降低丝网和乳剂的厚度,可实现更薄的印刷并抑制鞍形现象。

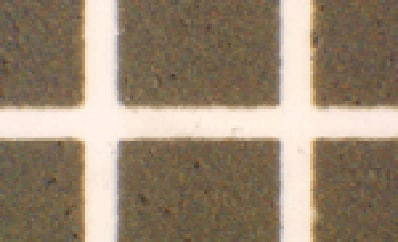

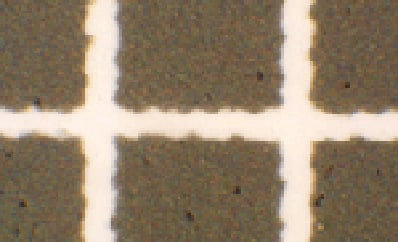

                      常规盘                                                               印刷结果                                                        平滑印刷用                                                        印刷结果
碳纤维复合高张力网版
通过将碳纤维拉伸高张力与不锈钢丝网和各种选项加工的组合,我们提供具备优异的初期尺寸精度和耐久性的产品方案。
可达到的精度取决于所使用的原板、材料和选项,所以请先联系我们。
铝框选型

通过特殊的加工条件设定和管理,实现了间距尺寸±5μm&面内厚度±0.5μm。今后也将继续追求高精度制版,如果您因为精度而苦恼,敬请咨询。

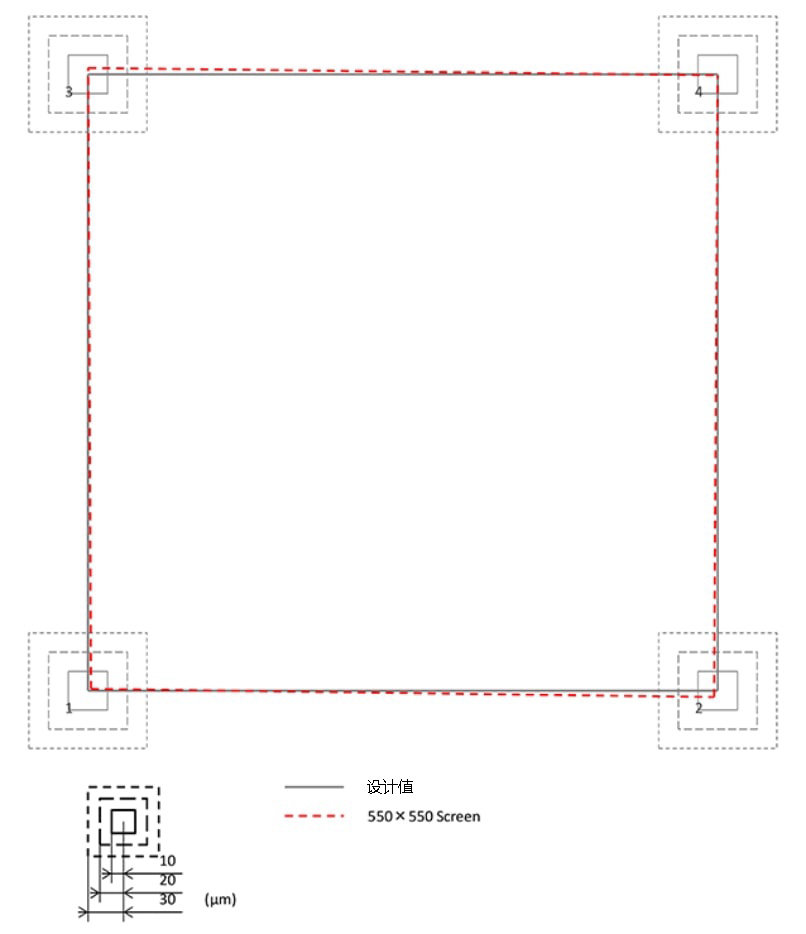

高尺寸精度制版数据

边框尺寸:550x550mm
使用网板:ST500CAL R1

设计值实测值差
1-2234.000233.997-0.003
3-4234.000234.0000.000
1-3234.000234.0020.002
2-4234.000234.0030.003

高尺寸精度数据

面内厚度数据

边框尺寸:1000x1000mm
图像尺寸:400x400mm
使用网板:ST200CAL

面内厚度数据面内厚度数据
